Коммутационный блок
предохранители и реле форд мондео 5
Номер предохранителя или реле Номинал предохранителя в амперах Защищенные компоненты
1 25 А1 Электродвигатель переднего правого стеклоочистителя.
2 — Реле стартера.
3 15 А2 Автоматический режим работы стеклоочистителей (датчик дождя). Задние стеклоочистители.
4 — Реле электровентилятора обдува.
5 20 А1 Розетка питания вспомогательного оборудования на тыльной стороне консоли.
6 — Реле дополнительного отопителя.
7 20 А2 Модуль управления силовым агрегатом.
8 20 А2 Модуль управления силовым агрегатом.
9 — Реле модуля управления силовым агрегатом.
10 20 А1 Передние дополнительные гнезда электропитания со стороны водителя.
11 15 А3 Модуль управления силовым агрегатом.
12 15 А3 Модуль управления силовым агрегатом.
13 10 А3 Модуль управления силовым агрегатом.
14 10 А3 Модуль управления силовым агрегатом.
15 — Реле «работа/пуск».
16 20 А1 Розетка питания вспомогательного оборудования на консоли.
17 20 А1 Вспомогательное гнездо питания в багажнике (только фургон).
18 10 А2 Модуль управления силовым агрегатом.
19 10 А2 Рулевое управление с усилителем.
20 10 А2 Фары. Переключатель фар.
21 15 А2 Модуль управления коробкой передач. Масляный насос коробки передач.
22 10 А2 Система кондиционирования воздуха.
23 15 А2 Система информирования о мертвых зонах. Камера заднего вида. Адаптивный круиз-контроль. Предупреждающий сигнал о сближении. Модуль качества напряжения. Датчик качества воздуха.
24 10 А2 Не используется (запасной).
25 10 А3 Антиблокировочная система тормозов.
26 10 А3 Модуль управления силовым агрегатом.
27 — Не используется.
28 10 А2 Насос омывателя заднего стекла.
29 — Не используется.
30 — Не используется.
31 — Не используется.
32 — Реле вентилятора охлаждения.
33 — Реле системы кондиционирования.
34 15 А2 Электрический блокиратор рулевой колонки.
35 — Не используется.
36 — Не используется.
37 — Не используется.
38 — Реле вентилятора охлаждения.
39 — Реле вентилятора охлаждения.
40 — Не используется.
41 — Реле звукового сигнала.
42 — Реле топливного насоса.
43 — Не используется.
44 5 А2 Обогреваемый распылитель омывателя.
45 — Не используется.
46 10 А3 Генератор.
47 10 А3 Выключатель тормоза.
48 20 А2 Звуковой сигнал
49 5 А2 Датчик массового расхода воздуха.
20 А2 Нагревательный элемент для дизельного топлива.
50 10 А2 Вентилятор системы охлаждения, раздаточная коробка.
51 — Не используется.
52 — Не используется.
53 10 А2 Сиденья с электроприводом.
54 5 А3 Пульт ДУ отопителя, работающего на топливе.
55 5 А3 Не используется (запасной).

1Предохранитель М-типа.
2Предохранитель «мини».
3Двойной предохранитель «мини».
Распределительная коробка — нижняя часть

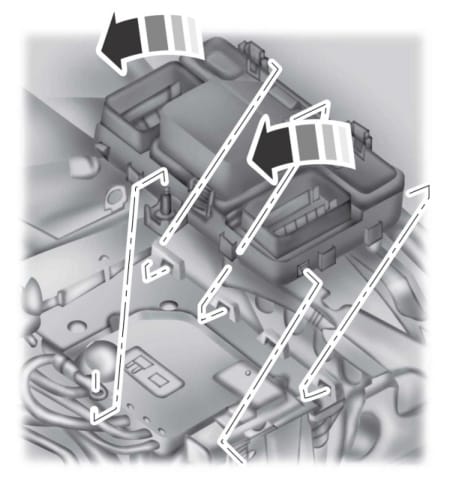

Имеются предохранители, расположенные в нижней части блока предохранителей. Для доступа к нижней части блока предохранителей
предохранители и реле форд мондео 5
  1. Откройте две защелки, расположенные по обеим сторонам блока предохранителей.
  1. Снимите внутреннюю сторону блока предохранителей с опоры.
  1. Переместите блок предохранителей в центр моторного отсека.
  1. Приподнимите внешнюю сторону блока предохранителей для доступа к нижней части.
предохранители и реле форд мондео 5
Номер предохранителя или реле Номинал предохранителя в амперах Защищенный компонент
56 — Не используется.
57 20 А4 Испаритель дизельного топлива.
58 30 А4 Топливный насос.
59 30 А5 вентилятор охлаждения;
40 А5 Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU).
60 30 А5 вентилятор охлаждения;
40 А5 Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU).
61 40 А4 Обогреватель ветрового стекла (левая сторона).
62 50 A5 Блок управления системами кузова.
63 25 А4 вентилятор охлаждения;
30 А4 Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU).
64 30 А4 Дополнительный отопитель.
65 20 А4 Переднее обогреваемое сиденье.
66 40 А4 Обогреватель ветрового стекла (правая сторона).
67 50 A5 Блок управления системами кузова.
68 40 А4 Обогреваемое заднее стекло.
69 30 А4 Антиблокировочная система тормозов.
70 30 А4 Сиденье пассажира.
71 60 A5 Дополнительный отопитель.
72 30 А4 Прозрачный люк.
73 20 А4 Заднее обогреваемое сиденье.
74 30 А4 Модуль сиденья водителя.
75 30 А4 Дополнительный отопитель.
76 20 А4 Масляный насос коробки передач.
77 30 А4 Модуль сиденья с управляемым микроклиматом.
78 40 А4 Модуль буксировки прицепа.
79 40 А4 Электровентилятор обдува.
80 30 А4 Модуль питания в багажном отделении.
81 40 А4 Инвертор 220 В.
82 60 A5 Насос антиблокировочной системы тормозов.
83 25 А4 Электродвигатель переднего правого стеклоочистителя.
84 30 А4 Соленоид стартера.
85 20 А4 Отопитель, работающий на топливе.

4Предохранитель М-типа.
5Предохранитель J-типа.
Панель предохранителей в салоне
предохранители и реле форд мондео 5
Номер предохранителя или реле Номинал предохранителя в амперах Защищенные компоненты
1 — Не используется.
2 7,5 А6 Сиденье с функцией запоминания положения. Нижняя опора спинки сиденья водителя. Панорамная солнцезащитная шторка с электроприводом (только 5-дверные варианты).
3 20 А6 Разблокировка двери водителя. Разблокировка лючка топливного бака.
4 5 А6 Не используется (запасной).
5 20 А6 Не используется (запасной).
6 10 А7 Не используется (запасной).
7 10 А7 Не используется (запасной).
8 10 А7 Звуковой сигнал противоугонной сигнализации.
9 10 А7 Не используется (запасной).
10 5 А7 Модуль двери багажного отделения с электроприводом.
11 5 А7 Общий модуль безопасности.
12 7,5 А7 Интегрированный модуль передних органов управления (система управления микроклиматом и радиоприемником).
13 7,5 А7 Рулевая колонка. Панель приборов Разъем передачи данных.
14 10 А7 Не используется (запасной).
15 10 А7 Шлюз канала передачи данных.
16 15 А6 Блокировка от открывания детьми. Разблокирование подъемного стекла багажного отделения.
17 5 А7 Автономное звуковое устройство.
18 5 А7 Замок (выключатель) зажигания Выключатель зажигания нажимной кнопкой.
19 7,5 А7 Индикатор отключения надувной подушки безопасности пассажира
20 7,5 А7 Модуль управления фарами.
21 5 А7 Термометр в салоне. Датчик влажности.
22 5 А7 Не используется (запасной).
23 10 А6 Цепь электропитания задержки выключения вспомогательного оборудования.
24 20 А6 Блокирование/разблокирование.
25 30 А6 Окно двери водителя. Зеркало двери водителя.
26 30 А6 Окно двери переднего пассажира. Зеркало двери переднего пассажира.
27 30 А6 Прозрачный люк.
28 20 А6 Звуковой усилитель.
29 30 А6 Окно задней двери со стороны водителя.
30 30 А6 Окно задней двери со стороны пассажира.
31 15 А6 Не используется (запасной).
32 10 А6 Модуль глобальной системы определения местонахождения. Голосовое управление (SYNC). Информационно-развлекательный дисплей Радиочастотный радиоприемник.
33 20 А6 Paдиo.
34 30 А6 Шина «пуск/работа» (предохранитель 19, 20, 21, 22, 35, 36, 37, автомат защиты).
35 5 А6 Модуль управления системы подушек и ремней безопасности.
36 15 А6 Зеркало салона с автоматическим затемнением. Модуль обогреваемого заднего сиденья. Модуль CCD. Система контроля за соблюдением дорожной разметки. Автоматический дальний свет.
37 15 А6 Модуль привода на все колеса. Рулевое колесо с подогревом.
38 30 А6 Не используется (запасной).

6Предохранитель «мини».
7Двойной предохранитель «мини».
