Таблица характеристик плавких предохранителей

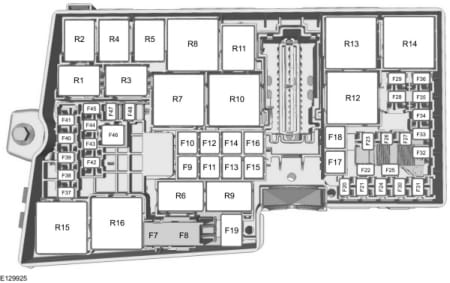

Блок предохранителей в моторном отсеке
| Предохранитель | Сила тока, А | Защищаемая цепь |
|---|---|---|
| 7 | 40 | Насос антиблокировочной системы тормозов, насос системы динамической стабилизации |
| 8 | 30 | Клапан системы динамической стабилизации |
| 9 | 30 | Обогреватель заднего стекла |
| 10 | 40 | Вентилятор обогревателя |
| 11 | 30 | Модуль запуска и остановки |
| 12 | 30 | Системы управления двигателем, клапан системы рециркуляции отработавших газов |
| 13 | 30 | Реле стартера |
| 14 | 40 | Обогрев ветрового стекла, правая сторона |
| 15 | 25 | Модуль управления коробкой передач, вентилятор промежуточного охладителя — Двигатель 1.0L EcoBoost |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 20 | Отопитель, работающий за счет сгорания топлива |
| 18 | 20 | Cтеклоочистители ветрового стекла |
| 19 | 5 | Антиблокировочная система тормозов, модуль управления системой динамической стабилизации |
| 20 | 15 | Звуковой сигнал |
| 21 | 5 | Выключатель стоп-сигналов |
| 22 | 15 | Система контроля аккумуляторной батареи |
| 23 | 5 | Катушки реле, модуль управления выключателем освещения |
| 24 | 20 | Задняя электрическая розетка |
| 25 | 10 | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Блок управления трансмиссией |
| 27 | 15 | Муфта компрессора системы кондиционирования |
| 28 | 5 | Адаптивная система круиз-контроля |
| 29 | 20 | Омыватели фар |
| 30 | 5 | Блок управления силовым агрегатом |
| 31 | - | Не используется |
| 32 | 10 | Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка), модуль вспомогательного водяного насоса — Двигатель 1.0L EcoBoost |
| 33 | 10 | Клапаны управления двигателем, продувочный клапан угольного фильтра системы контроля за парами топлива, клапан регулировки турбокомпрессора, датчик наличия воды в топливе, катушки зажигания — Двигатель 1.0L EcoBoost |
| 34 | 10 | Форсунки, реле испарителя, продувочный клапан угольного фильтра системы контроля за парами топлива |
| 35 | 5 | Активные жалюзи радиатора (бензиновые двигатели), реле вспомогательного водяного насоса, реле вентилятора промежуточного охладителя |
| 35 | 15 | Активные жалюзи радиатора и подогреватель фильтра (дизельный двигатель) |
| 36 | 10 | Блок управления силовым агрегатом |
| 37 | - | Не используется |
| 38 | 15 | Модуль управления силовым агрегатом, модуль управления коробкой передач |
| 39 | 5 | Модуль управления фарами (регулятор наклона световых пучков фар с галогенными лампами) |
| 40 | 5 | Электроусилитель рулевого управления |
| 41 | 20 | Блок управления системами кузова |
| 42 | 15 | Очиститель заднего стекла |
| 43 | 15 | Модуль управления фарами (регулятор наклона световых пучков фар с газоразрядными лампами), блок адаптивной системы переднего освещения |
| 44 | 5 | Адаптивная система круиз-контроля |
| 45 | 10 | Обогрев форсунок омывателя |
| 46 | 25 | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 48 | 15 | Испаритель |
Блок предохранителей в салоне
| Предохранитель | Сила тока, А | Защищаемая цепь |
|---|---|---|
| 56 | 20 | Питание топливного насоса |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 5 | Электропитание пассивной противоугонной системы (PATS) |
| 60 | 10 | Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, вентиляционный люк с электроприводом |
| 61 | 20 | Прикуриватель, задняя электрическая розетка |
| 62 | 5 | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения |
| 63 | 10 | Адаптивная система круиз-контроля |
| 64 | - | Не используется |
| 65 | 10 | Механизм открывания крышки багажного отделения |
| 66 | 20 | Замок двери водителя, двойная блокировка |
| 67 | 7,5 | Информационно-развлекательный дисплей, GPS, модуль голосового управления телефоном с системой Bluetooth |
| 68 | 15 | Электрический замок рулевой колонки |
| 69 | 5 | Панель приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | Кондиционирование воздуха |
| 72 | 7,5 | Модуль управления рулевым колесом |
| 73 | 5 | Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики |
| 74 | 15 | Дальний свет фар |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонарь заднего хода |
| 77 | 20 | Насос омывателя |
| 78 | 5 | Выключатель зажигания или кнопка запуска |
| 79 | 15 | Аудиоблок, аварийная сигнализация и кнопки запирания дверей |
| 80 | 20 | Вентиляционный люк с электроприводом |
| 81 | 5 | Датчик движения в салоне, радиочастотный приемник |
| 82 | 20 | Заземление насоса стеклоомывателя |
| 83 | 20 | Заземление центрального замка |
| 84 | 20 | Масса цепи отпирания и двойного замка двери водителя |
| 85 | 7,5 | Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением |
| 86 | 10 | Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира |
| 87 | - | Не используется |
| 88 | - | Не используется |
| 89 | - | Не используется |
Блок предохранителей в грузовом отсеке
| Предохранитель | Сила тока, А | Защищаемая цепь |
|---|---|---|
| 1 | - | Не используется |
| 2 | 10 | Модуль бесключевой системы автомобиля |
| 3 | 5 | Ручки дверей автомобиля с дистанционным бесключевым входом |
| 4 | 25 | Модуль двери (передняя левая); электрические стеклоподъемники, система централизованного запирания, складывающиеся зеркала с электроприводом, обогреваемые наружные зеркала |
| 5 | 25 | Модуль двери (передняя правая); электрические стеклоподъемники, система централизованного запирания, складывающиеся зеркала с электроприводом, обогреваемые наружные зеркала |
| 6 | 25 | Модуль двери (задняя левая); электрические стеклоподъемники |
| 7 | 25 | Модуль двери (задняя правая); электрические стеклоподъемники |
| 8 | 10 | Система сигнализации |
| 9 | 25 | Электрические регулировки сиденья водителя |
| 10 | - | Не используется |
| 11 | 25 | Сиденье переднего пассажира с электроприводом — Двигатель 2.0L EcoBoost - MI4 |
| 12 | 10 | Модуль системы кондиционирования воздуха (с модулем запуска и остановки) |
| 13 | 5 | Приборный щиток (с модулем запуска и остановки) |
| 14 | 7,5 | Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
| 15 | 15 | Аудиоблок, панель управления аудиоблоком (с модулем запуска и остановки) |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | - | Не используется |
| 26 | 40 | Модуль прицепа |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | 5 | Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида (без модуля запуска/остановки двигателя) |
| 30 | 5 | Модуль системы помощи при парковке |
| 31 | - | Не используется |
| 32 | - | Не используется |
| 33 | - | Не используется |
| 34 | 15 | Обогрев сиденья водителя |
| 35 | 15 | Подогрев сиденья переднего пассажира |
| 36 | - | Не используется |
| 37 | 5 | Вентиляционный люк с электроприводом |
| 38 | - | Не используется |
| 39 | - | Не используется |
| 40 | - | Не используется |
| 41 | 5 | Выдвижное буксировочное приспособление |
| 42 | - | Не используется |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | - | Не используется |
| 46 | 10 | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида (с модулем запуска и остановки) |
