Таблица характеристик плавких предохранителей

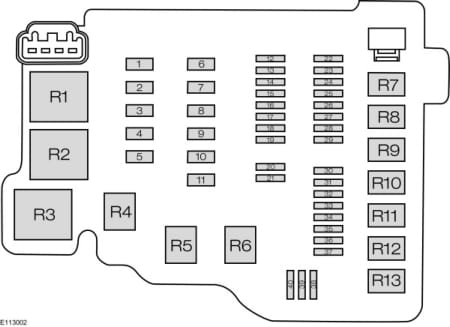

Блок предохранителей в моторном отсеке
| Предохранитель
| Сила тока, А
| Защищаемая цепь
|
|---|
| 1
| 40
| Модуль ABS
|
| 1
| 30
| Модуль ABS ESP
|
| 2
| 60
| Вентилятор системы охлаждения - высокоскоростной режим
|
| 3
| 40
| Вентилятор системы охлаждения
|
| 3
| 30
| Вентилятор системы охлаждения - низкоскоростной режим
|
| 4
| 30
| Вентилятор обогревателя
|
| 5
| 60
| Питание коробки плавких предохранителей в пассажирском салоне (аккумулятор)
|
| 6
| 30
| Блок управления системами кузова
|
| 7
| 60
| Питание коробки плавких предохранителей в пассажирском салоне (система зажигания)
|
| 8
| 60
| Свечи предпускового подогрева
|
| 9
| 60
| Обогреватель ветрового стекла
|
| 10
| -
| Не используется
|
| 11
| 30
| Реле стартера
|
| 12
| 10
| Левое реле дальнего света фар
|
| 13
| 10
| Правое реле дальнего света фар
|
| 14
| 10
| Левое реле ближнего света фар
|
| 15
| 10
| Правое реле ближнего света фар
|
| 16
| 15
| Модуль управления силовым агрегатом, высоко- и низкоскоростной режим вентилятора системы охлаждения
|
| 17
| 15
| Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели)
|
| 17
| 20
| Модуль электропитания (дизельные двигатели)
|
| 18
| 10
| FN (автоматическая) КПП
|
| 19
| -
| Не используется
|
| 20
| -
| Не используется
|
| 21
| -
| Не используется
|
| 22
| 15
| Питание органов управления внешним освещением от аккумуляторной батареи
|
| 23
| 15
| Передние противотуманные фары
|
| 24
| 15
| Указатели поворота
|
| 25
| 10
| Лампы для дневного времени
|
| 26
| 7,5
| Переключатель наружных зеркал с электроприводом, электропривод складывания зеркал, электропривод стеклоподъемников (водительская дверь)
|
| 27
| 7,5
| Блок управления силовым агрегатом
|
| 28
| 20
| Модуль ABS, ESP
|
| 29
| 10
| Муфта компрессора системы кондиционирования
|
| 30
| -
| Не используется
|
| 31
| -
| Не используется
|
| 32
| 20
| Звуковой сигнал, функция энергосбережения аккумулятора, бесключевой модуль
|
| 33
| 20
| Обогреватель заднего стекла
|
| 34
| 20
| Реле топливного насоса, подогреватель дизельного топлива
|
| 35
| -
| Не используется
|
| 36
| -
| Не используется
|
| 37
| -
| Не используется
|
| 38
| -
| Не используется
|
| 39
| -
| Не используется
|
| 40
| -
| Не используется
|
| Реле
| Замыкаемые цепи
|
|---|
| R1
| Вентилятор системы охлаждения
|
| R2
| Свечи предпускового подогрева (DV4, только Stage 4); обогреваемое ветровое стекло
|
| R3
| Блок управления силовым агрегатом
|
| R4
| Дальний свет фар
|
| R5
| Ближний свет фар
|
| R6
| Лампы для дневного времени
|
| R7
| Электродвигатель вентилятора системы охлаждения двигателя
|
| R8
| Стартер
|
| R9
| Муфта компрессора системы кондиционирования
|
| R10
| Передние противотуманные фары
|
| R11
| Топливный насос, подогреватель топлива
|
| R12
| Фонарь заднего хода
|
| R13
| Вентилятор обогревателя
|

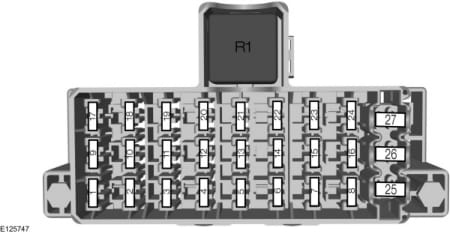

Коробка плавких предохранителей в пассажирском салоне - 1-й тип
| Предохранитель
| Сила тока, А
| Защищаемая цепь
|
|---|
| 1
| 7,5
| Зажигание, датчик осадков, обогрев лобового стекла
|
| 2
| 10
| Стоп-сигналы
|
| 3
| 7,5
| Фонарь заднего хода, камера заднего вида (VP)
|
| 4
| 7,5
| Регулятор наклона световых пучков фар
|
| 5
| 20
| Cтеклоочистители ветрового стекла
|
| 6
| 15
| Очиститель заднего стекла
|
| 7
| 15
| Насос омывателя
|
| 8
| 10
| Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке)
|
| 9
| -
| Не используется
|
| 10
| 7,5
| Сиденья с электрообогревом
|
| 11
| -
| Не используется
|
| 12
| 10
| Модуль подушки безопасности
|
| 13
| 10
| Система зажигания, электроусилитель рулевого управления, щиток приборов, пассивная противоугонная система, ABS
|
| 14
| 7,5
| Модуль управления силовым агрегатом, рычаг селектора передач, топливный насос,
|
| 15
| 7,5
| Аудиосистема, щиток приборов
|
| 16
| 7,5
| Обогреваемое наружное зеркало
|
| 17
| 15
| Выключатель зажигания (стартера и приборов)
|
| 18
| 20
| Прикуриватель, переднее гнездо питания
|
| 19
| 15
| Колодка канала информационной связи
|
| 20
| 20
| Модуль прицепа
|
| 21
| 15
| Аудиосистема, навигационная система, система Bluetooth
|
| 22
| 7,5
| Панель приборов
|
| 23
| 7,5
| Многофункциональный дисплей, часы, внутренний сканер, панель систем отопления, вентиляции, кондиционирования воздуха
|
| 24
| -
| Не используется
|
| 25
| 30
| Электропривод стеклоподъемников (передние окна)
|
| 26
| 30
| Обогрев ветрового стекла, левая сторона
|
| 27
| 30
| Обогрев лобового стекла, правая сторона
|
| Реле
| Замыкаемые цепи
|
|---|
| R1
| неисправности системы зажигания;
|

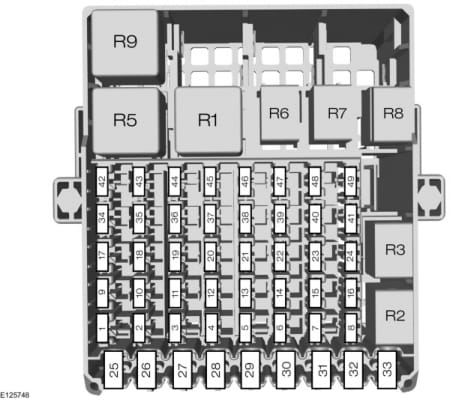

Коробка плавких предохранителей в пассажирском салоне - 2-й тип
| Предохранитель
| Сила тока, А
| Защищаемая цепь
|
|---|
| 1
| 7,5
| Зажигание, датчик осадков, обогрев переднего стекла
|
| 2
| 10
| Стоп-сигналы
|
| 3
| 7,5
| Фонарь заднего хода
|
| 4
| 7,5
| Регулятор наклона световых пучков фар
|
| 5
| 20
| Cтеклоочистители ветрового стекла
|
| 6
| 15
| Очиститель заднего стекла
|
| 7
| 15
| Насос омывателя
|
| 8
| 10
| Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке)
|
| 9
| -
| Не используется
|
| 10
| 7,5
| Сиденья с электрообогревом
|
| 11
| -
| Не используется
|
| 12
| 10
| Модуль подушки безопасности
|
| 13
| 10
| Система зажигания, электроусилитель рулевого управления, щиток приборов, пассивная противоугонная система, ABS
|
| 14
| 7,5
| Модуль управления силовым агрегатом, рычаг селектора передач, топливный насос,
|
| 15
| 7,5
| Аудиосистема, щиток приборов
|
| 16
| 7,5
| Обогреваемое наружное зеркало
|
| 17
| 15
| Выключатель зажигания (стартера и приборов)
|
| 18
| 20
| Прикуриватель, передняя электрическая розетка
|
| 19
| 15
| Колодка канала информационной связи
|
| 20
| 20
| Модуль прицепа
|
| 21
| 15
| Аудиосистема, навигационная система, система Bluetooth
|
| 22
| 7,5
| Панель приборов
|
| 23
| 7,5
| Многофункциональный дисплей, часы, внутренний сканер, панель систем отопления, вентиляции, кондиционирования воздуха
|
| 24
| -
| Не используется
|
| 25
| 30
| Электропривод стеклоподъемников (передние окна)
|
| 26
| 30
| Обогрев ветрового стекла, левая сторона
|
| 27
| 30
| Обогрев лобового стекла, правая сторона
|
| 28
| 30
| Модуль качества напряжения
|
| 29
| -
| Не используется
|
| 30
| 20
| Прикуриватель, передняя электрическая розетка
|
| 31
| 30
| Электропривод стеклоподъемников (задние окна)
|
| 32
| -
| Не используется
|
| 33
| -
| Не используется
|
| 34
| 20
| Доступ без ключа
|
| 35
| 20
| Доступ без ключа
|
| 36
| -
| Не используется
|
| 37
| -
| Не используется
|
| 38
| -
| Не используется
|
| 39
| -
| Не используется
|
| 40
| -
| Не используется
|
| 41
| -
| Не используется
|
| 42
| -
| Не используется
|
| 43
| -
| Не используется
|
| 44
| -
| Не используется
|
| 45
| -
| Не используется
|
| 46
| -
| Не используется
|
| 47
| -
| Не используется
|
| 48
| -
| Не используется
|
| 49
| -
| Не используется
|
| Реле
| Замыкаемые цепи
|
|---|
| R1
| Зажигание
|
| R2
| Модуль складывающихся зеркал заднего вида с электроприводом 1
|
| R3
| Модуль складывающихся зеркал заднего вида с электроприводом 2
|
| R4
| Не используется
|
| R5
| Не используется
|
| R6
| Бесключевой вход (аксессуар)
|
| R7
| Бесключевой вход (зажигание)
|
| R8
| Не используется
|
| R9
| Не используется
|
| R10
| Не используется
|
| R11
| Не используется
|
| R12
| Не используется
|
